客戶的環境中有之前業務賣出的兩台Juniper EX2200 Switch，
在當初規劃裏，這兩台EX2200是要透過Juniper的Virtual Chassis架構進行堆疊。
但我在EX2200的設定檔中，卻看到VC (Virtual Chassis)的影子，
客戶也懷疑當初承諾的VC似乎沒有建起來...
好吧，事情總要有個水落石出，
在Juniper的論壇中，確實查到了EX2200可以支援VC，
不過要在韌體版本 12.2 以後才有支援，而且只有後面pic-slot 1那4 port的光纖模組有支援VC。
而到版本 12.3 之後，前面pic-slot 0的RJ45 Port也正式支援VC，並解決了“Virtual Chassis Lite”的bug訊息。
OK，接下來要認確的就是客戶的EX2200的韌體版本究竟是多少？
才知道是否支援VC？當初架設時有沒有唬爛客戶...
為了解決客戶端架構的問題，客戶除了提供他們公司的EX2200備機外，
還很好心的想辦法再借到一台EX2200，讓我做VC的堆疊測試。
拿到機器後，確認版本，果然是不支援VC的舊版韌體10.4R10.7...
不過還好韌體版本是在10.4R3之後，升級到最新版12.3R9的過程還算簡單，
除了重開機後，系統更新時間超久，一度讓我擔心“是否更新失敗？系統死機”外，並沒有其它問題。

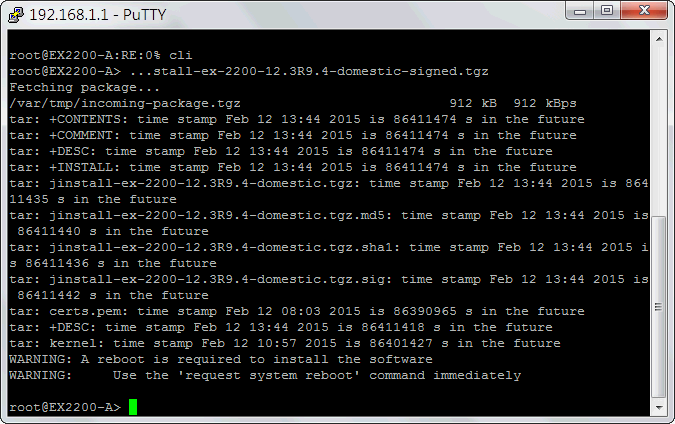

user@switch> request system software add ftp://user:password@FTPServer-IP/pathname/package.tgz
user@switch> request system reboot
版本已更新到最新12.3R9了，開始來架VC吧。
雖然之前有看過Juniper CLI的架構與操作方法，不過由於沒有實際的操作經驗，
在架設VC時，順子遇到了很大的挫折，所以才會有這篇文章做為心得筆記。
以下就是順子在架設VC上的心得分享。
要架設Virtual Chassis，最重要的除了一提到的韌體版本要夠新才能夠支援外；
所有堆疊的switch，其韌體版本也要相同才行！
否則就會出現VC明明已經堆疊好了，組態也建立了，但member switch卻是inactive的狀態，而無法發揮功能。
這點一定要注意！

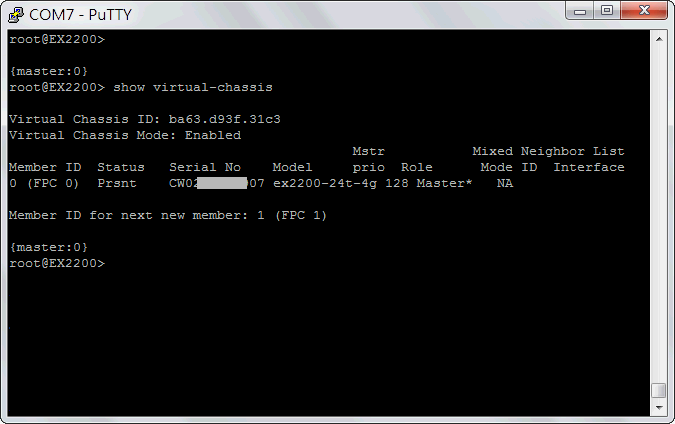

在韌體版本支援的條件下，Switch中的VC配置已經內建了，可以透過以下指令觀察。
root@EX2200> show virtual-chassis
剩下要做的，就是指定哪些port要用來做為VC的堆疊port，指令如下。
root@EX2200> request virtual-chassis vc-port set pic-slot pic-slot-number port port-number
例如，指定RJ45的22 port做為VC-Port，指令如下。
root@EX2200> request virtual-chassis vc-port set pic-slot 0 port 22

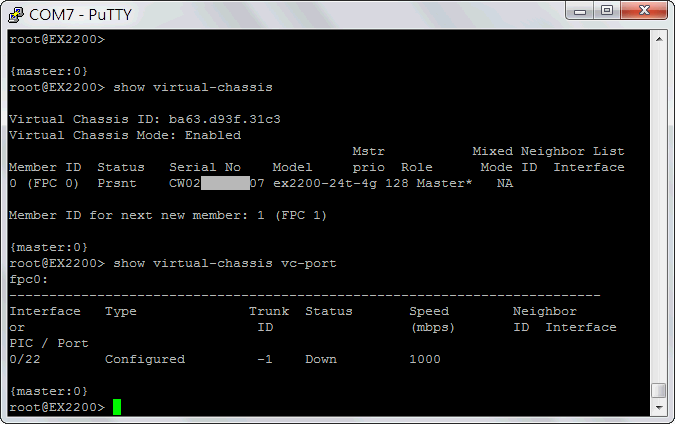

VC-Port設定好後，可用以下指令來觀察。
root@EX2200> show virtual-chassis vc-port
如何把其它member switch加入VC組態呢？

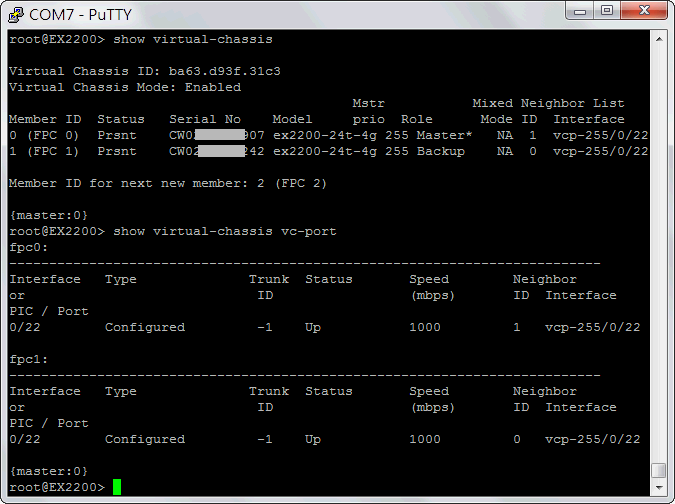

其實很簡單，只要在第二台switch上同樣設定好VC-Port後，把兩台Switch的VC-Port串接起來，堆疊就會自動偵測進行了！
堆疊後的第一台switch為Master，而第二台為Backup。
↑VC組態中也會顯示switch的序號對應關係。
如何決定哪台是Master？哪台是Backup？
基本上是以switch開機時間來決定，開機時間比較久的那台是Master，其它的為Backup。
在架設VC時，請注意Switch的開機順序。
如果擔心靠單一port來串接堆疊，頻寬不足的話，也可配置多port做為VC-Port。
root@EX2200> request virtual-chassis vc-port set pic-slot pic-slot-number port port-number member member-id

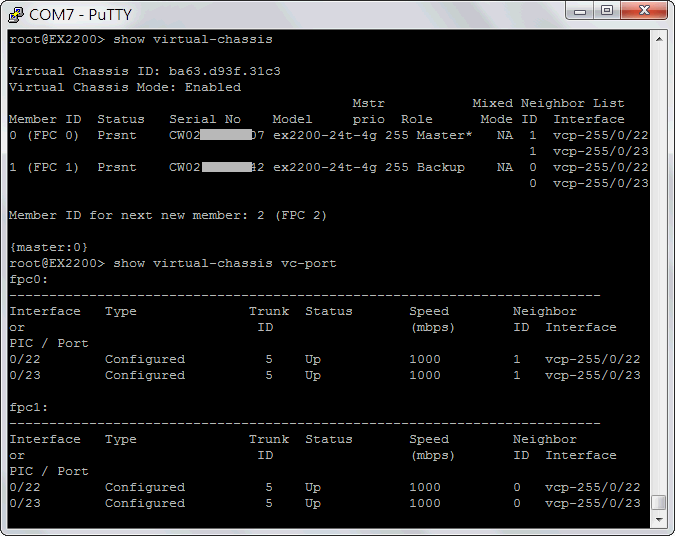

例如VC已堆疊，想要再增加兩台switch的23 port做為VCP，可透過以下指令。
root@EX2200> request virtual-chassis vc-port set pic-slot 0 port 23 member 0
root@EX2200> request virtual-chassis vc-port set pic-slot 0 port 23 member 1
Juniper EX2200透過VC堆疊到這邊就完成囉∼
堆疊後的兩台switch基本上等同一般堆疊架構，擁有單一IP管理多台switch的好處。

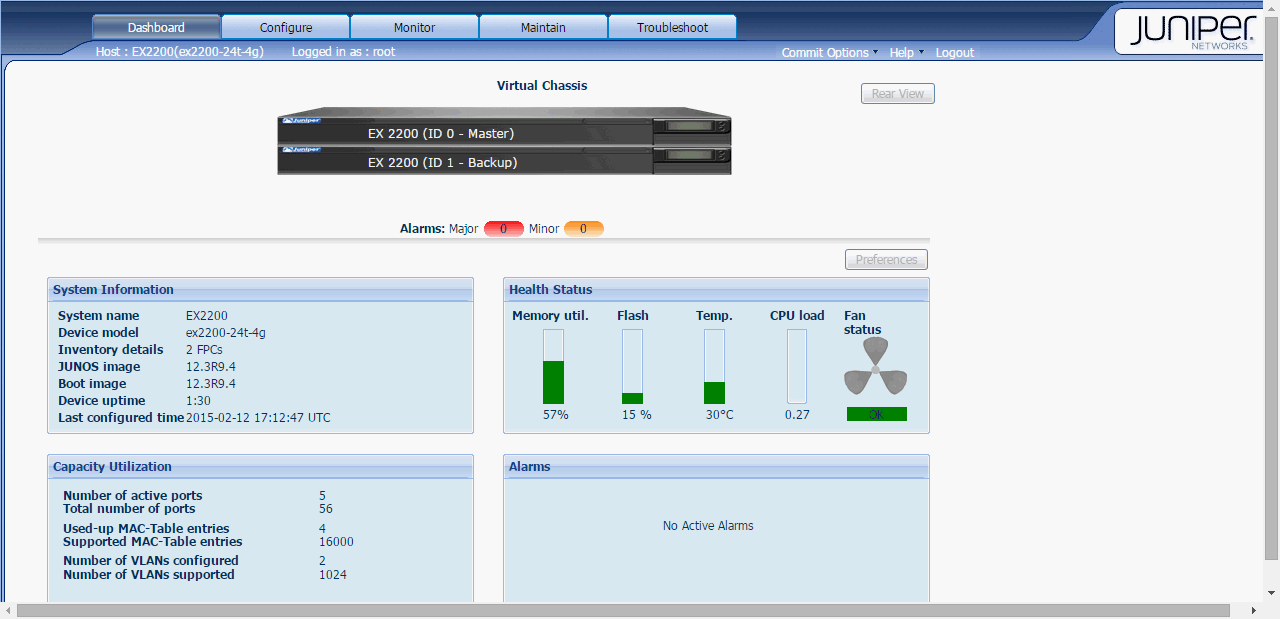

而且能在WebUI進行管理，操作起來順手多了∼
不過加入堆疊後，member switch中原本的配置會消失！
使用者請依需求重新設定配置。
另外，VC堆疊組態有一個 split detect 的機制存在，

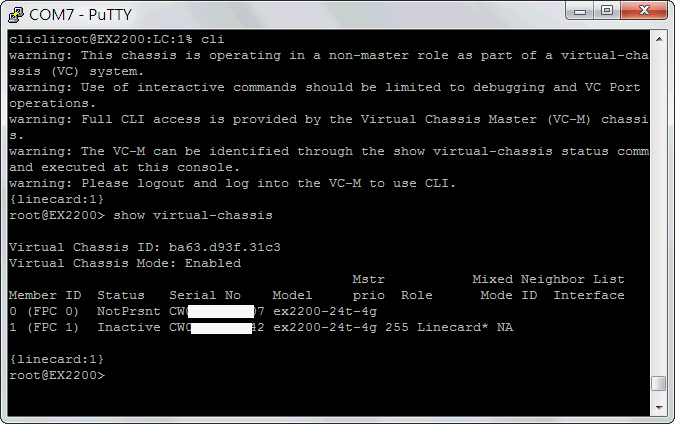

但這個機制會導致member switch failed後，switch變成 Linecard*，而無法使用，直到member switch恢復正常為止。
要停用此機制，讓master/backup swtich能做為redundancy的存在，請務必停止此機制。
root@EX2200# set virtual-chassis no-split-detection

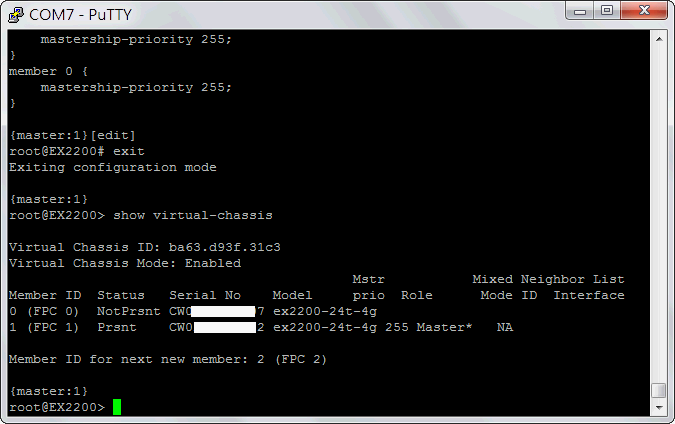

這樣backup swtich才能在master故障後，頂替成為master switch。
最後，switch架設為VC後，其組態都是存在master switch。
據順子測試，JunOS並不會聰明的將組態覆寫到其它member switch！
所以在組態編輯後，記得以以下指令，手動將組態同步到其它member switch喔。
root@EX2200# commit synchronize
參考資料
EX2200 - Download Software
EX2200 Virtual Chassis - Now supported
EX2200-C and Virtual Chassis
Setting a Port on an EX2200 Switch as a ...(CLI Procedure)
Configuring an EX2200 Virtual Chassis (CLI Procedure)
Disabling Split Detection in a Virtual Chassis Configuration
Split Detection in a two member Virtual Chassis
