《分享》IDE排線有個洞！？

我的IDE排線有一個洞，這條排線是不是壞掉了啊！？

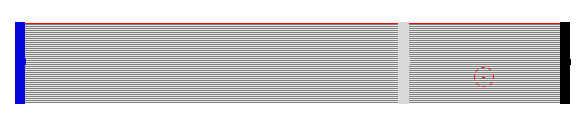

如果沒有意外，這個洞的位置應該是在IDE排線的第55條(80pin高密度排線，有色線為第1條)，
而且在第一個device跟第二個device之間。

為什麼有這個洞呢？
從Ultra DMA 66以後，IDE排線從40pin修改為80pin。
而且為了保持向下的相容性，80pin跟40pin的針腳定義完全相同。
在原有40pin排線基礎上加入40根地線，可以大大減弱信號間的相互干擾，使傳輸速度提升。
所以原本一對一的排線，變成了一對二，其中新增的排線皆為地線。

而在IDE的針腳定義中，第28根針腳就是用來做“選擇線”；
第28根針腳為通路的話是主碟，否則為副碟。
換算成80pin高密度的排線就是第55根排線(56為地線)。
所以做為cable select用線，其第55pin會剪斷以造成斷路；
而其斷路位置必然在第一個跟第二個IDE裝置之間，將兩個裝置做主副的區隔。


當然要讓cable select能發揮作用，IDE裝置也必需設為Cable Select。
在兩個IDE裝置都設為CS的情況下，搭配55pin有洞的排線，
第一個裝置就會自動設為主碟(有選擇線)，
第二個裝置為副碟(無選擇線)。




那這種cable select排線，能不能搭配在自行設定主副的IDE裝置呢？
有些 網站 是不建議這麼做的！
不過，以順子的裝機經驗來說，其實這是OK的∼

♥順子老婆的網拍，請多關照∼

If you don't like something, change it.
If you can't change it, change your attitude.
Don't complain!

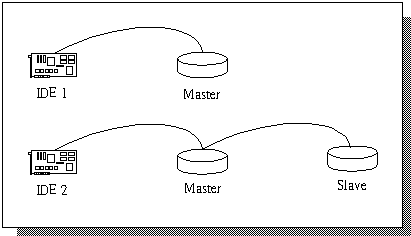

為了證實這個“選擇線”的功能，順子找了台電腦跟一條40pin的排線來做實驗。

電腦規格如下：
CPU: PIII-866
MB: ASUS CUV4X-E
HD: IBM 7200RPM 20G(設定為cable select)

至於為什麼選用40pin排線，不用80pin排線？
原因有兩個：
第一，80pin排線比較貴，而且順子手上沒有多的排線可用來做實驗。
第二，40pin跟80pin針腳定義相同，但是80pin排線很密，只怕算到眼花也無法正確算到第55pin。
所以相較之下，採用40pin排線簡單多了∼


實驗結果如下：

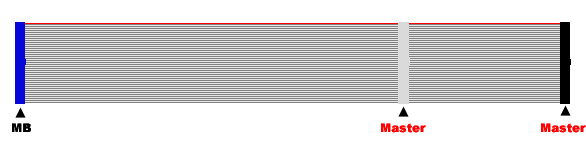

第一，28pin未剪線，不論遠近，都是Master。

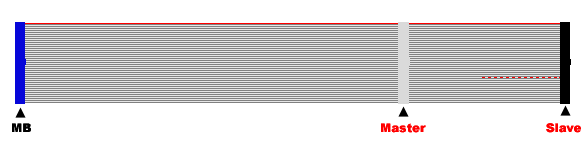

第二，28pin剪線在二個IDE connector中間，近端通路是Master，遠端斷路為Slave。

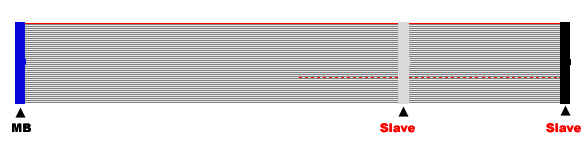

第三，28pin剪線在第一個IDE connector跟主機板connector之間。
由於剪線點在兩個IDE connector之前，所以不論遠近，都會變成Slave。



以“一個硬碟”的實驗結果證明，第28pin配合碟硬設定為cable select，確實能發揮其“ 選擇線 ”的功能！

另外，28pin剪線後的排線，搭配手動指定主副的硬碟仍然可以正常運作，
這條排線並沒有因此而壞掉不能用喔∼
