大多數的公司都擁有多個分公司或分點，
總公司與分公司(分點)及分公司(分點)與分公司(分點)間的資料傳輸為了安全性，一般常見的方式是透過MPLS的方式來連結。
然而如何在成本考量又必須重視資安的情況下避免當MPLS斷線時造成企業的損失，是企業須面臨的課題。
Cyberoam 提供了多種的VPN連線及管理，並提供了解決方案，
當MPLS斷線時如何利用Cyberoame所建立的IPSec VPN作為備援的通道，請參考以下範例。
範例環境
總公司CR interface 設定：
PortA (LAN)：192.168.3.254
PortB(WAN)：172.17.3.1
PortC(DMZ)：10.10.3.254
分公司CR interface 設定：
PortA(LAN)：192.168.4.254
PortB(WAN)：172.17.4.1
PortC(DMZ)：10.10.3.253
步驟1

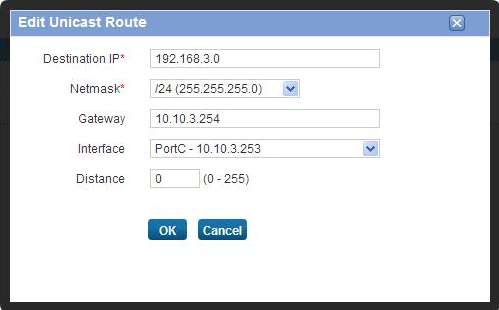

確認MPLS線路暢通及Static route設定是否正確，總公司與分公司的LAN Client都可以互通。
總公司
分公司
步驟2
建立IPsec site to site VPN，並確認VPN已啟用並且正常連線。
步驟3
登入Cyberoam console設定MPLS斷線偵測條件
以總公司為例，指令如下：
Cyberoam link_failover add primarylink PortC backuplink vpn tunnel To4 monitor PING host 10.10.3.253
分公司：
Cyberoam link_failover add primarylink PortC backuplink vpn tunnel To3 monitor Ping host 10.10.4.254
※ To3、To4 為備援的IPsec Name。
步驟4
設定路由優先順序。Cyberoam預設是VPN route優先，再來才是Static route。
cyberoam route_precedence set static vpn

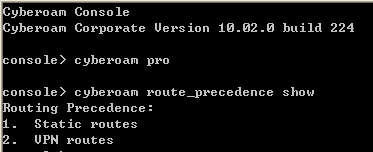

透過cyberoam route_precedence show，
可以看到目前路由順序為1.static routes 2.VPN routes。
測試結果

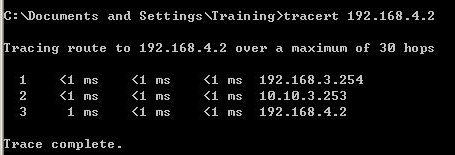

正常情況下，總公司往分公司的連線走的是MPLS；

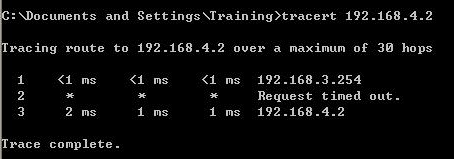

當MPLS斷線，此時會走備援的IPsec VPN通道。
當MPLS恢復連線，此時總公司往分公司的連線會切回到MPLS。
