《分享》WAN Velocity

第一次聽到WAN加速器，總覺得很不可思議！
跟ISP申請的對外頻寬是固定的，基於什麼樣的原理可以讓頻寬放大、加速？
實在讓人好奇∼

如上所說，申請的頻寬確實是固定的，除非再花錢申請，否則不可能真的加大。
而且隨著類型不同，其間的價格可能也有著天差地別的差異！(ADSL，點對點專線，海纜)
如何“有效”的利用此“有限”的頻寬，就是WAN加速器的一個訴求點。

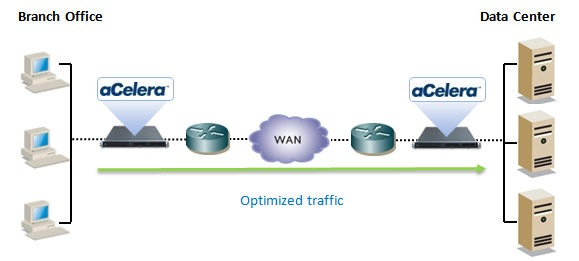

事實上所謂WAN加速器，是指應用在兩個端點，透過其特有的邏輯處理，
讓兩端在資料的存取上，產生加速(傳遞時間減少)的“一對”裝置。

由於實際頻寬不可能放大加速，所以所謂WAN Velocity倒不如說是WAN Optimization Controllers。
透過其處理邏輯，讓兩端在資料的傳輸上，透過 快取、連線優化、壓縮 等技術，
得以實現加速的效果。

而且因為各家WAN加速器的處理邏輯不同，效果不同，更不可能讓對手知道，所以彼此間無法混用；
因此在佈署上一定是成雙成對，且要加速的資料一定要透過加速器居中處理才會有效果！

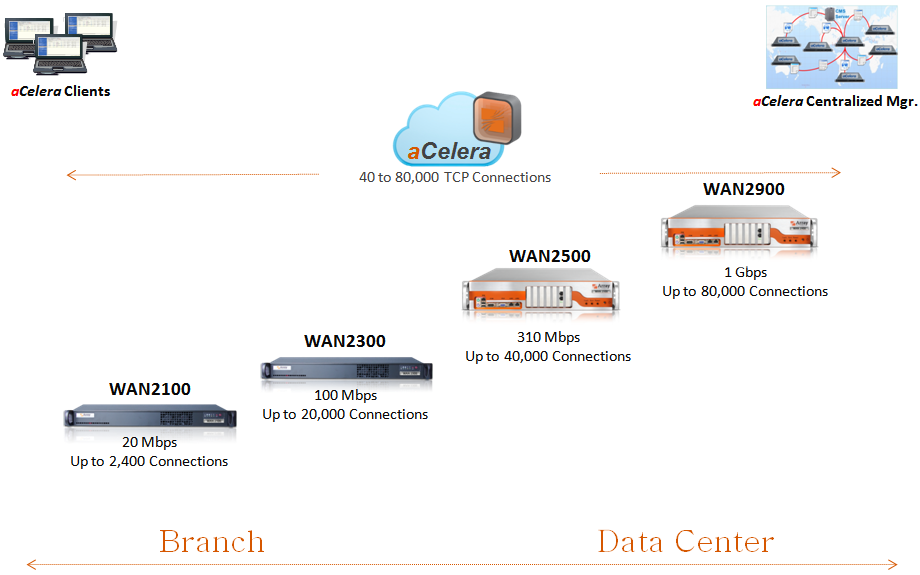

↑aCelera 為Array的WAN加速器。


Array的WAN Optimization Controllers - aCelera 支援了實體Appliance與虛擬機兩種。



實體機自然能滿足其頻寬及連線數的對應。

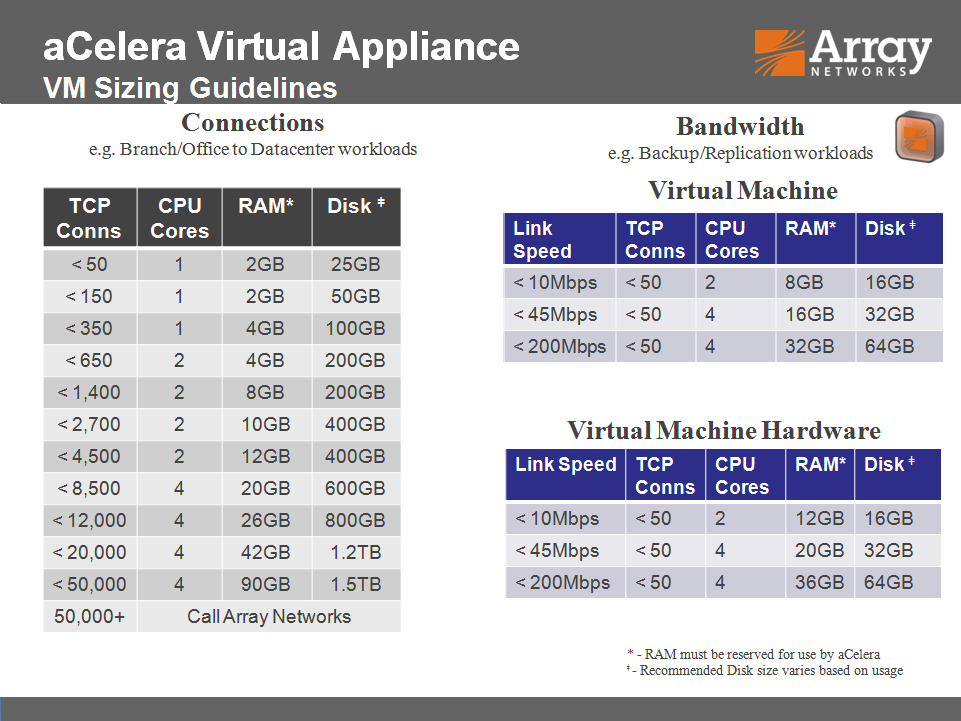

但若要採用虛擬機，則在其記憶體及硬碟空間上有嚴格的要求。

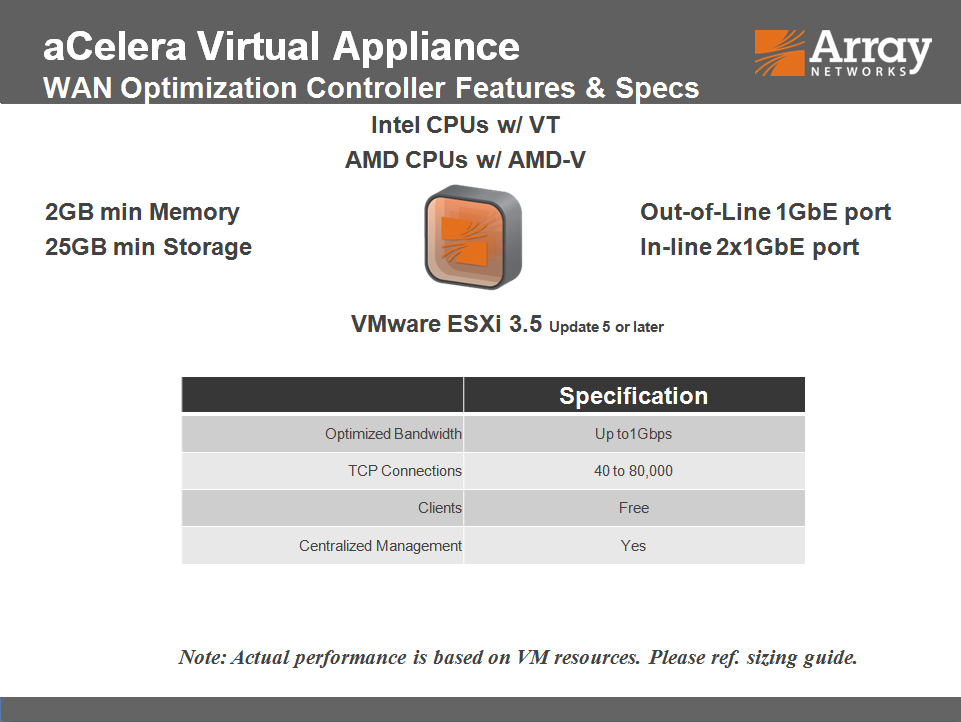

↑VMWare平台需求

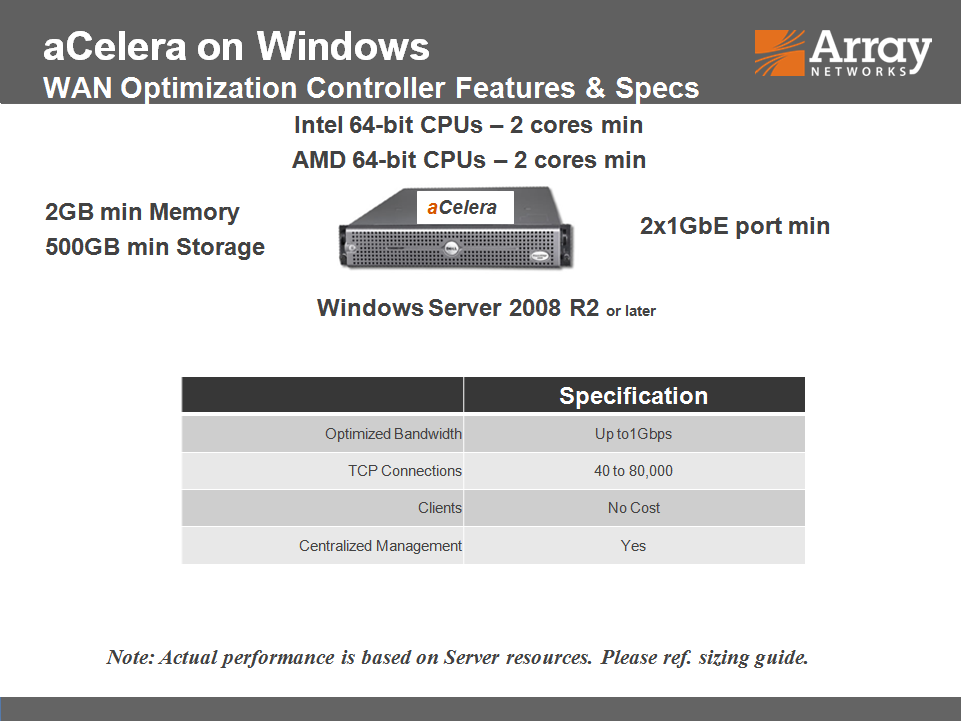

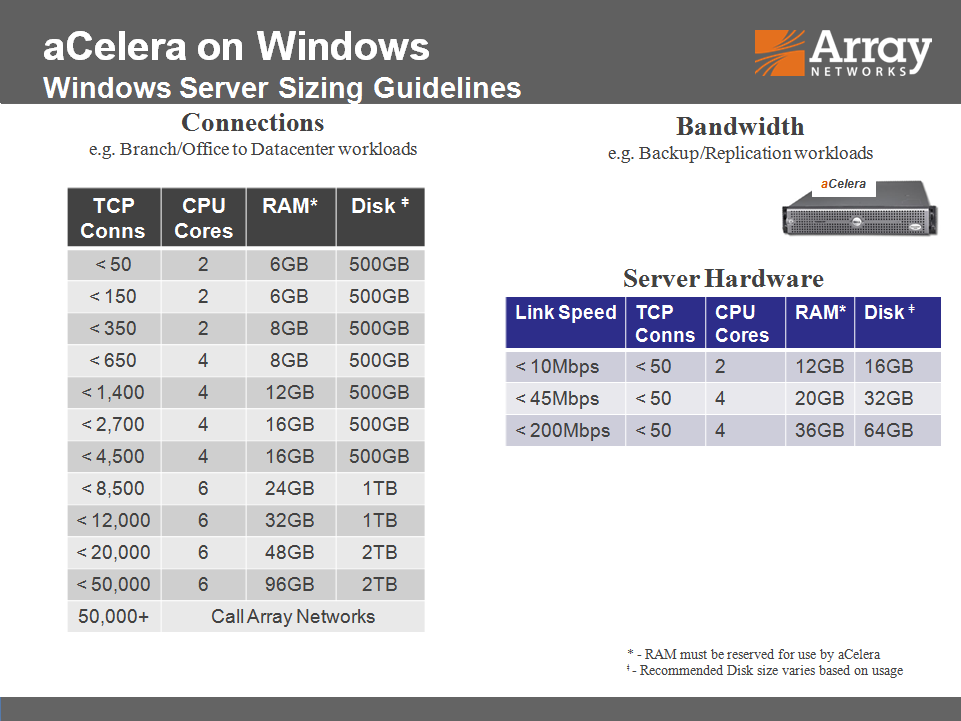

↑Windows平台需求


加速技術
加速不外乎透過 快取、連線優化、壓縮 等幾種技術，

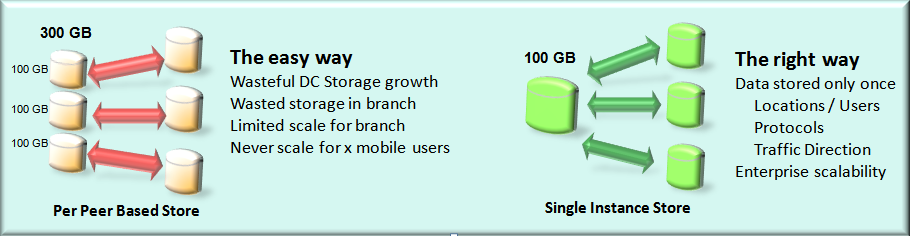

以 快取 來說，若一份資料在兩端有多人需要存取，
在傳統的觀念上，則會產生多次的相同流量，而消耗了頻寬。



透過 快取 後，aCelera會將這資料在另一端留一份，
當第二個使用者再去存取相同資料時，就不需要消耗這有限的頻寬，
直接透過區網的速度，讓使用者進行下載。
(這應該就是 aCelera 需要那麼大的硬碟空間原因吧！)

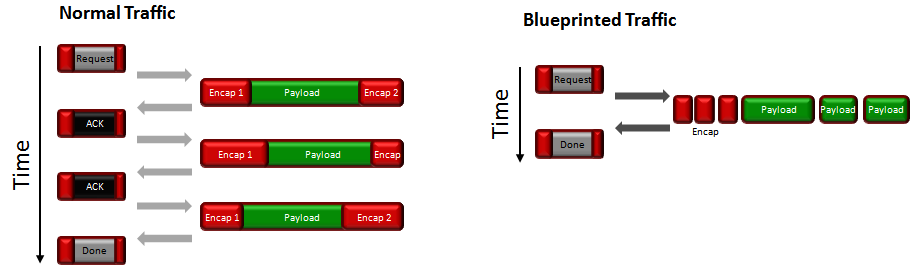

連線優化
一般資料在傳輸上總會切成多份來進行傳輸。
而每一份資料都要經過雙方確認收到後，才會傳遞下一個資料，以防止資料傳輸失敗。
其間將產生了大量的ACK訊息，而浪費頻寬。



在透過 aCelera 連線優化後，會將資料重組再傳輸；
同時透過 aCelera 的技術，也能克服惡劣網路環境下，傳輸timeout，造成傳輸失敗的問題。

壓縮
壓縮是減少資料大小最直覺，且最有效的方式。
不過當資料本身已是壓縮型態的資料(例如壓縮檔、jpeg圖檔等)，壓縮已無法發生效果時，
aCelera 會略過這一類的資料處理(當然快取還是有效的)。

另外在即時的音、訊等udp封包上，aCelera也不會做處理。
(音、訊封包本身就已是壓縮封包。)


佈署

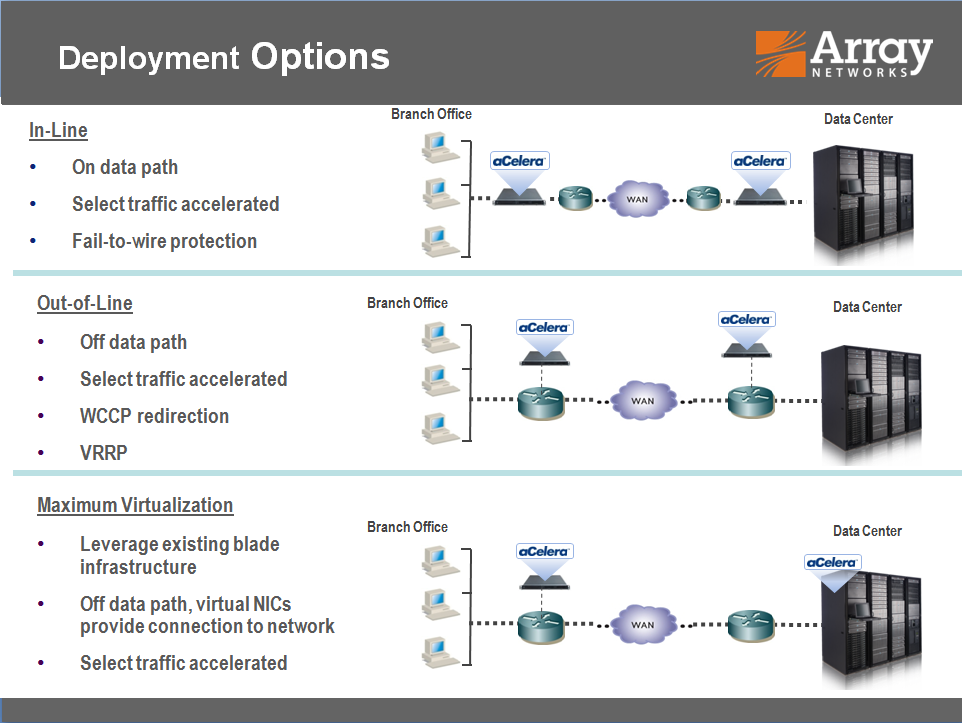

aCelera 在佈署上分為In-line與Out-of-line mode兩種方式。



In-line mode是最簡單也最直覺的佈署方式，
aCelera 位於Router與資料傳輸主機之間(路霸？)，所有資料很自然的透過 aCelera 來進行處理。

若要採用Out-of-line，則在Router上透過WCCP、VRRP、PBR等協定，
讓資料的去回都能透 aCelera 來進行，否則單向的資料流是無法達成加速的效果。


WAN Addressing
aCelera 位於Router與資料主機間，那麼對於通過它的封包，aCelera 會進行何種處理？
這部分 aCelera 有兩種 CA 與 TA 方式處理來源與目的封包。

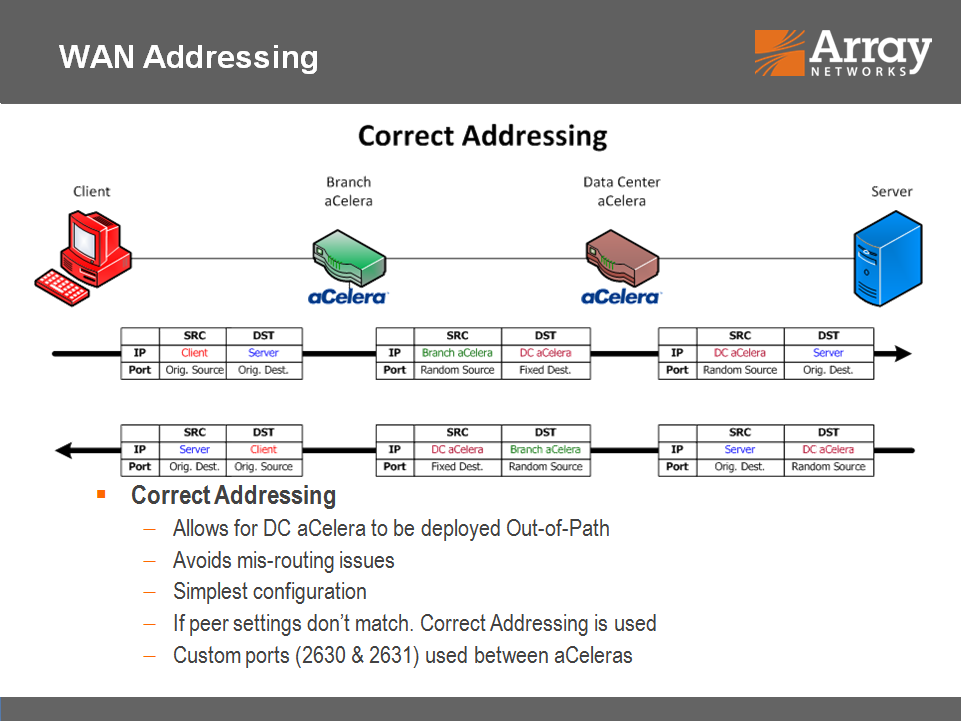

CA (Correct Addressing)
在CA模式下，aCelera會取代來源與目的封包的IP，讓整個資料流能正確指向設備IP。



In-line與Out-of-line兩種佈署都可使用。
尤其在旁接式的Out-of-line佈署模式下，一定要搭配CA才行。

TA (Transparent Addressing)
在TA模式下，aCelera不會改變封包的IP，讓整個過程中的IP始終如一。



適用於兩端 aCelera 間有做封包觀察/流量分析及來源IP認證的情境。


其它
WAN加速器一般來說，電信業者這種大型企業比較會用到。

aCelera 的授權是以連線數來計算，而非頻寬計價，這是市面唯一。
aCelera 有價格上優勢，高CP值，投資報酬率高！

aCelera 間，使用tcp 2630，2631互相溝通。
虛擬化平台架設ESXi需要微調，並非單純deploy就好，需有熟ESXi的工程師配合。

多點間分公司對接，各點只需要一台 aCelera。aCelera 會記住各peer IP進行力加速。

透過CMS (central management system)，行動用戶可安裝 aCelera Client，可公司端對接，達到加速效果。
但CMS切勿與 aCelera Client 裝在一起。
CMS的授權採 node 計算，每一個行動用戶，每一台 aCelera 均需要一個授權。
