Extreme Switch datasheet上大喇喇寫著支援SSH，不過在預設環境中，卻是沒有SSH module安裝在其中！？

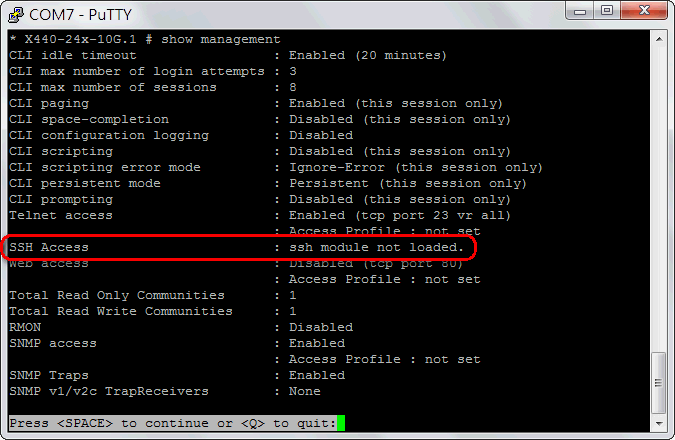

show management
↑SSH的存取顯示ssh module not loaded
好吧，既然只是沒有SSH模組，而不是不支援SSH功能，
那順子就試著把SSH module安裝起來吧！
XOS安裝SSH模組重點如下。
- 確認目前韌體版號與啟動分割區。

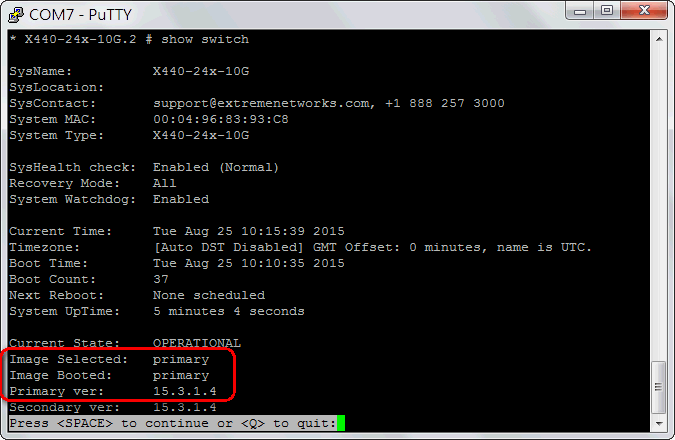

SSH模組在安裝時，必需與韌體版本一致，所以請先透過以下指令確認啟動的分割區與該分割區的韌體版號。
show switch
- 確認韌體版本種類別。
Summit系列與BD系列的Chassis Switch韌體不同，
Summit系列裏的L2 Switch - X430又與其它summit switch不同，下載前可透過以下指令確認操作中的XOS種類。

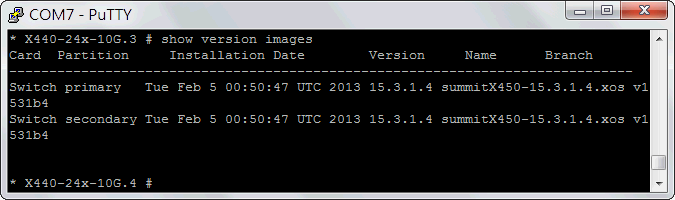

show version images
↑以順子操作的這台X440來說，用的就是summitX的韌體，版號為15.3.1.4。

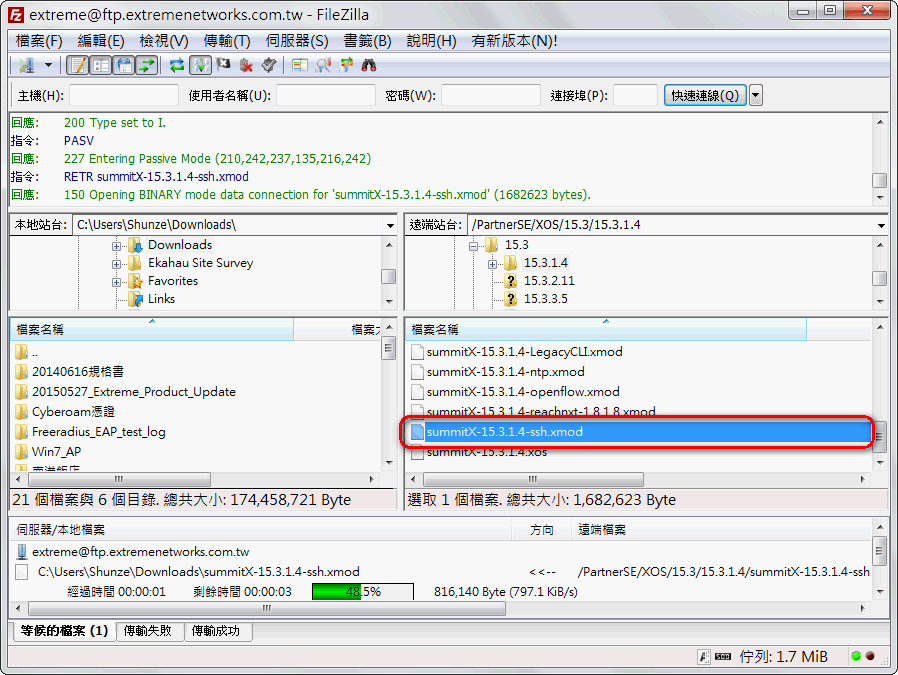

- 到官網下載與目標韌體版本、種類一致的ssh.xmod模組
↑以順子操作的這台X440來說，韌體版本是summitX-15.3.1.4，那就要下載summitX-15.3.1.4-ssh.xmod這個模組。
- 安裝SSH module。

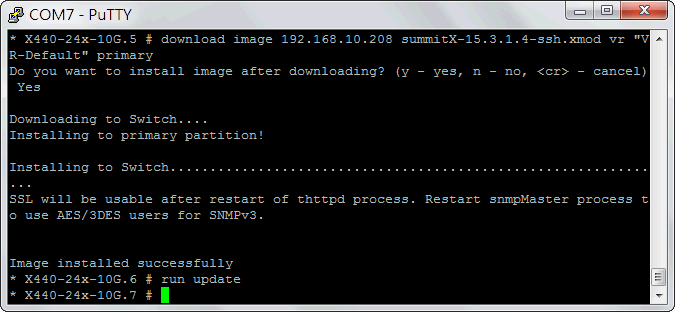

下載好對應的SSH module後，起個tftp站台，透過tftp協定下載module要switch中，指令如下。
download image <TFTP-IP> <ssh-module-name.xmod> vr vr-default <啟動的韌體分割區>
其中“啟動的韌體分割區”為第一步驟所確認的分割區。
輸入指令後，XOS會問你要不要在下載後進行安裝？
當然要！
然後再輸入以下指令進行patch的更新。
run update
- 確認SSH模組是否已安裝
show management
↑不再是未載入模組囉∼取而代之的是Disabled (Key invalid, tcp port 22 vr all)。
- 啟動SSH模組

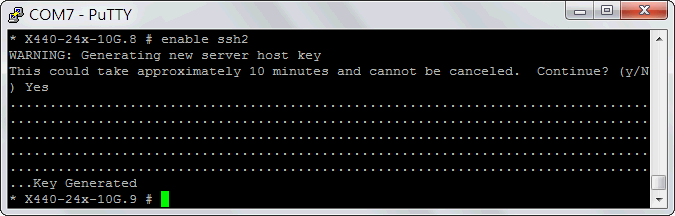

enable ssh2
↑這個部分要花一段很長的時間，而且不能中斷喔！
以順子這台X440來說，總共跑了14分鐘才完成。
按下'Y'前，請做要心理準備...
- 確認SSH模組狀態
show management
↑完成SSH的啟用後，SSH的狀態變成Enabled (Key valid, tcp port 22 vr all)
SSH模組安裝完成，管理者就可透過SSH連入管理囉∼
